红外视觉环境粉尘浓度检测设备产品介绍

一、产品概述

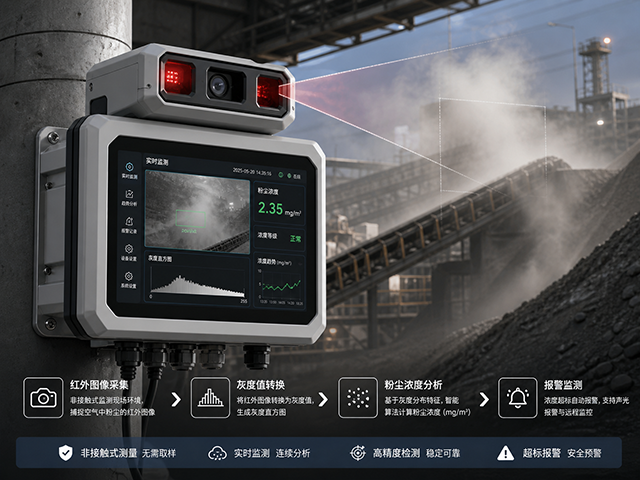

红外视觉环境粉尘浓度检测设备是一款基于红外成像、摄像头图像采集、灰度值分析和机器视觉算法开发的非接触式环境粉尘监测设备。设备通过红外摄像头或配合红外补光系统，对现场空气环境进行连续拍摄，并将采集到的红外图像转换为灰度图像，通过分析灰度值变化、背景透过率变化、颗粒散射特征和图像清晰度衰减，判断环境中的粉尘浓度变化。

该设备无需将空气吸入检测腔体，也不依赖单点式粉尘传感器，而是直接对现场开放环境进行视觉监测。系统可对粉尘、扬尘、烟尘、雾化颗粒和空气浑浊情况进行实时分析，输出粉尘浓度等级、趋势值、报警状态或经过标定后的浓度估算值。

产品适用于工业车间、矿山、隧道、破碎站、输送带、料仓口、堆料场、港口码头、施工现场、打磨工位、焊接区域、除尘设备周边等开放或半开放环境，可用于粉尘可视化监测、异常扬尘识别、除尘设备联动和安全生产管理。

二、检测原理

设备在固定位置安装后，通过红外摄像头持续拍摄目标区域。系统将红外图像转换为灰度图像，并选取画面中的检测区域，也就是 ROI 区域，对该区域内的灰度值、灰度分布、灰度变化率、图像对比度和背景清晰度进行分析。

当环境中的粉尘浓度升高时，红外图像中通常会出现以下变化：

1. 图像灰度值发生变化

2. 背景物体清晰度下降

3. 图像对比度降低

4. 红外光照区域散射增强

5. 远处目标轮廓变弱

6. 空气区域出现灰雾化或遮挡感

7. 局部颗粒反射或散射点增多

系统通过对这些图像特征进行计算，并结合现场标定模型，将红外灰度特征与粉尘浓度建立对应关系，从而实现粉尘浓度趋势判断或浓度估算。

工作流程如下：

红外摄像头拍摄环境图像 → 转换为灰度图像 → 选取检测区域 → 计算灰度值与图像特征 → 建立粉尘浓度模型 → 输出粉尘浓度结果 → 报警与联动控制

三、为什么采用红外图像灰度判断

相比普通可见光图像，红外图像在部分工业现场具有更好的环境适应性。红外成像可减少可见光变化、日夜光照变化和现场复杂色彩对检测结果的影响，使图像灰度分析更稳定。

1. 对环境光变化不敏感

红外补光或红外成像可在弱光、夜间、封闭空间、隧道和室内车间中保持稳定成像，降低太阳光、灯光闪烁和阴影变化带来的干扰。

2. 更适合灰度算法处理

红外图像天然适合转换为灰度图像，便于计算平均灰度、灰度直方图、对比度、清晰度和边缘衰减等参数。

3. 适合粉尘扩散趋势判断

当粉尘在空气中扩散时，会影响红外光的透过、反射和散射特征。系统可利用这些变化识别粉尘浓度升高、扬尘扩散和空气浑浊程度变化。

4. 支持全天候监测

配合红外补光模块，设备可在白天、夜晚、弱光和部分低照度场景下连续工作，适合工业现场长期在线监测。

四、核心功能

1. 红外图像采集

设备采用红外摄像头或红外增强视觉模组，对现场环境进行连续拍摄，获取稳定的红外图像数据。

2. 灰度值转换与分析

系统将红外图像转换为灰度图像，并计算检测区域内的平均灰度值、最大灰度值、最小灰度值、灰度变化率和灰度直方图。

3. 粉尘浓度趋势判断

通过分析红外灰度值变化、背景衰减程度和颗粒散射特征，判断粉尘浓度变化趋势，并输出低、中、高等浓度等级或趋势曲线。

4. 浓度估算与标定

设备可结合标准粉尘检测仪进行现场对比标定，建立红外灰度值与粉尘浓度之间的换算模型，实现粉尘浓度估算值输出。

5. 实时视频预览

系统支持实时显示红外图像、灰度图像、检测区域、灰度曲线和粉尘浓度结果，便于用户直观看到粉尘变化过程。

6. 异常报警输出

当灰度变化超过设定阈值，或粉尘浓度估算值超过安全限值时，设备可自动触发报警。

7. 报警抓拍与录像

设备可保存报警前后的红外图片、灰度图片和现场视频，为事故追溯、现场管理和工况分析提供依据。

8. 设备联动控制

支持与喷淋系统、风机、除尘器、声光报警器、PLC、DCS系统联动，实现粉尘异常自动处置。

9. 远程数据上传

支持以太网、RS485、4G、WiFi等通信方式，可上传灰度值、粉尘浓度、报警记录、图片和设备状态。

五、产品特点

非接触式检测

设备直接拍摄现场环境，不需要抽气采样，不需要检测腔体，适合开放空间和大范围粉尘区域监测。

红外成像更稳定

采用红外图像作为分析基础，降低可见光颜色变化和环境光波动对检测结果的影响。

图像可视化

设备不仅能输出粉尘浓度或等级，还能显示红外图像和灰度变化，让用户直观看到粉尘扩散情况。

适合全天候运行

可在夜间、低照度、隧道、矿井、地下空间和封闭车间中持续工作。

支持趋势判断与报警

特别适合用于粉尘升高趋势判断、扬尘异常识别、除尘效果判断和现场安全预警。

易于工程部署

设备可根据现场需求设计为壁挂式、立杆式、云台式、箱体式、防爆式或防水防尘一体机。

六、典型应用场景

1. 工业车间粉尘监测

用于打磨、切割、抛光、焊接、投料、包装、粉体加工等场景，对车间环境粉尘进行实时监测。

2. 矿山与破碎站

可安装在破碎机、筛分机、输送带转载点、料仓口和矿石加工区域，监测扬尘扩散和粉尘异常。

3. 隧道与地下空间

适用于隧道施工、矿井巷道、地下工程等弱光环境，监测空气浑浊度和施工粉尘变化。

4. 输送带与落料点

部署在物料输送带、落料口、转运站等区域，及时发现粉尘升高并联动喷淋或除尘系统。

5. 港口码头与堆料场

适用于煤场、砂石堆场、矿粉堆场、港口装卸区等开放环境，对扬尘扩散进行视觉监测。

6. 除尘设备效果评估

设备可安装在除尘设备前后或重点工位周边，通过红外灰度变化判断除尘效果和现场粉尘改善情况。

七、系统组成

八、软件功能

设备配套软件可支持以下功能：

• 红外视频实时预览

• 灰度图像实时显示

• ROI检测区域设置

• 平均灰度值计算

• 灰度变化率分析

• 灰度直方图显示

• 图像对比度分析

• 背景清晰度分析

• 粉尘浓度趋势判断

• 粉尘浓度估算值显示

• 粉尘等级划分

• 报警阈值设置

• 报警抓拍与录像

• 历史数据查询

• 趋势曲线统计

• 报表导出

• 多设备集中管理

• 喷淋、风机、除尘器联动控制

九、产品优势

1. 不需要采样腔体

设备直接检测现场环境，不改变空气流动状态，更适合开放区域和大范围扬尘场景。

2. 红外图像抗干扰能力更强

相比普通可见光摄像头，红外视觉方案在弱光、夜间、隧道和封闭车间中更容易保持稳定检测。

3. 灰度算法计算简单可靠

通过灰度值、对比度、边缘清晰度和背景衰减进行判断，算法逻辑清晰，便于项目落地和现场调试。

4. 可视化追溯能力强

设备可保留红外图像、灰度图像和报警视频，方便后期分析粉尘来源和现场工况。

5. 适合与治理设备联动

可与喷淋、风机、除尘器等设备联动，形成“监测—报警—治理—追溯”的闭环管理。

十、应用注意事项

由于该设备通过红外图片转换灰度值来判断环境粉尘浓度，检测效果会受到以下因素影响：

• 红外补光强度

• 摄像头安装角度

• 背景距离和背景材质

• 粉尘颗粒大小、颜色和成分

• 水雾、蒸汽、烟气等干扰

• 现场遮挡物和运动物体

• 镜头表面积尘

• 高温热源对红外图像的影响

因此，项目部署时建议结合现场实际工况进行标定，并与标准粉尘检测仪进行对比测试，建立适合现场环境的灰度值—粉尘浓度模型。对于环保执法、职业卫生检测或计量认证场景，建议将该设备作为趋势监测、异常报警和视频辅助判断设备使用。
